Међу три типа шкољке цилиндричне ћелије, врећице и призматичне ћелије, призматична ћелија има највећу свестраност и удео на тржишту. Али ако желите да демонтирате батерију да бисте проучили унутрашњи дизајн процеса, потребно је осигурати сигурност без кратког споја и без утицаја на унутрашњу структуру. Како да га раставите?
1. Сврха
Водите растављање узорака појединачних призматичних ћелија како бисте осигурали сигурне, тачне и ефикасне спецификације за растављање.
2. Методе и захтеви демонтаже
2.1 Демонтажа животне средине.
Демонтажу батеријских ћелија треба извршити под следећим условима:
Температура: 25 степени ±5 степени
Релативна влажност: Мања или једнака 30% РХ
Атмосферски притисак: 86КПа~106Кпа
2.2 Захтеви за локацију за демонтажу
а. Место за демонтажу треба да има мере предострожности, као што су објекти за гашење пожара, алармни објекти, објекти за хитне случајеве итд.
б. Место за демонтажу треба да буде ојачано и непропусно, са објектима за заштиту животне средине.
ц. Место за демонтажу треба да буде суво.

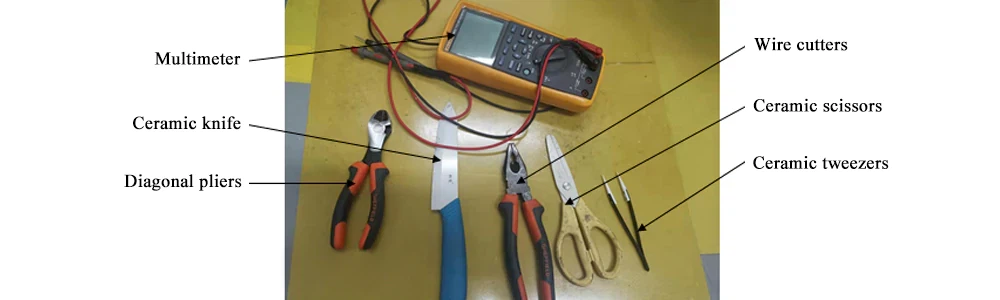

2.3 Раставите алате
а. Пар дијагоналних клешта
б. Пар керамичких маказа
ц. Керамички нож
д. Пар резача жице
е. Једна керамичка пинцета
ф. Мултиметар
2.4 Безбедносни захтеви
а. Пре растављања батерије, особље треба да носи антистатичку одећу, заштитне наочаре, маске, рукавице и кревете за прсте и не би требало да носи металне предмете као што су сатови, прстење итд.
б. Особље за демонтажу треба да има одговарајуће стручно знање и да прође интерну обуку и процену.
ц. Током процеса демонтаже, због погодности и сигурности, строго је забрањено радити сами.
2.5 Претходна обрада
а. Прикупите информације као што су модел батерије, произвођач, напон, величина и квалитет за растављање.
б. Укључите лабораторијску опрему за контролу влажности 2 сата пре растављања батерије. Релативна влажност се мора контролисати испод 2% пре него што се експеримент може извести.
2.6 Раставите ћелије.

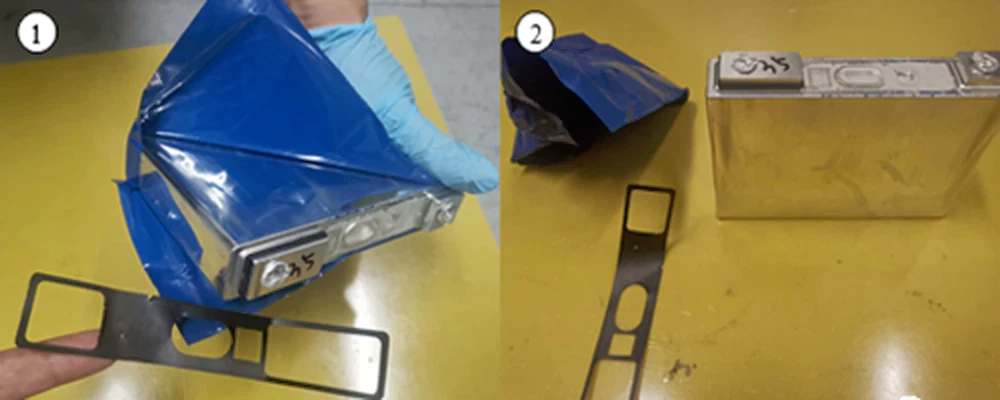

а. Користите керамички нож или други оштар алат да уклоните пластично кућиште батерије.

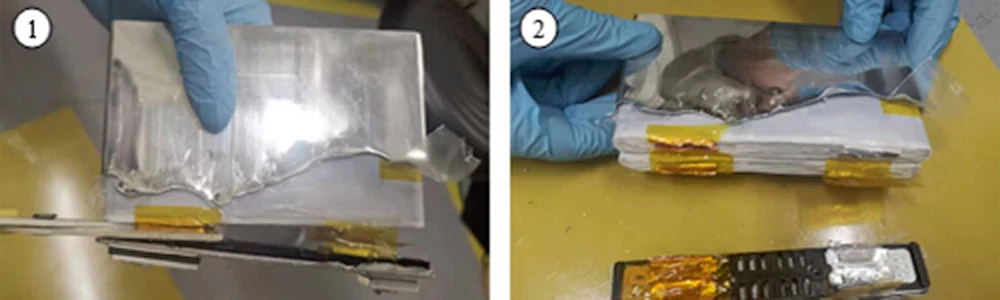

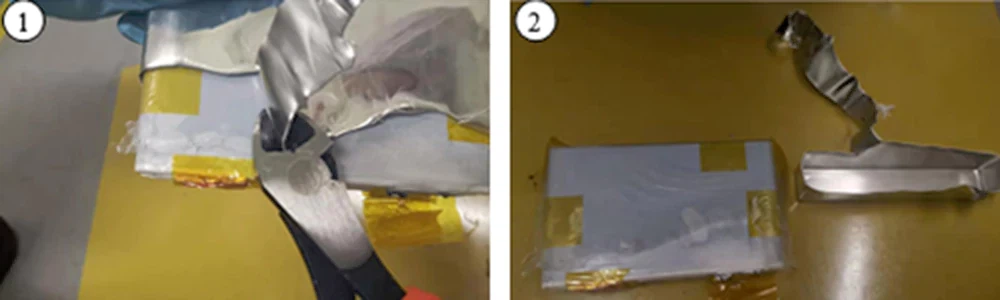

б. Након што уклоните пластичну шкољку, дијагоналним клештима покидајте мали отвор у пределу врата алуминијумске шкољке испод позитивног терминала батерије (пазите да га држите што ближе горњем поклопцу да не бисте случајно оштетили намотај језгро). Затим полако откините алуминијумску шкољку врата дуж поклопца.
ц. Користите керамичке маказе да одсечете језичке батерије који повезују поклопац са желе ролном.
д. Дијагоналним клештима полако откините преосталу алуминијумску шкољку и извадите желе ролну унутра.

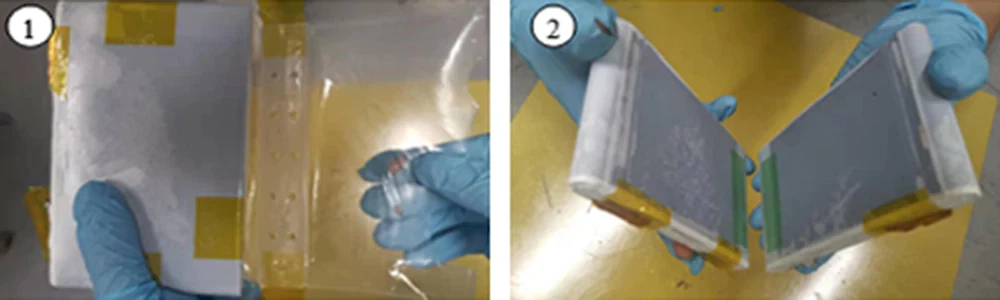

е. Рукама откините заштитни филм изван желе ролне, одвојите две паралелне желе ролне и ставите их једну за другом, а затим керамичком пинцетом откините високотемпературну траку изван сепаратора.

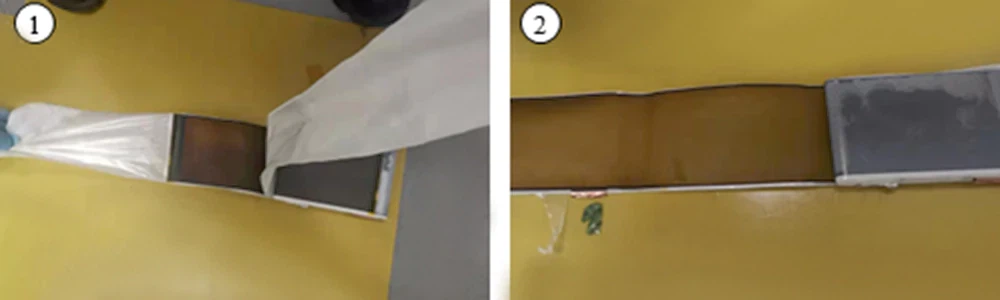

ф. Користите керамичку пинцету да скинете траку за завршетак изван желе ролне. Левом руком чврсто држите желе ролну, пронађите аноду, десном руком стегните катоду и аноду желе ролне и полако одмотајте (желе ролна мора бити у чврстом стању како би се спречило да се катода и анода буду неусклађено). С обзиром на то да су ћелије призматичне литијум-јонске батерије релативно дугачке, можете користити керамичке маказе да одсечете анодну електроду када је одмотате у одговарајући положај, а затим наставите са одмотавањем (посебно обратите пажњу на одсецање само анодне електроде). Посматрајте и забележите облик катодне и анодне електроде, сепаратора и електролита унутар ћелија.
(1) Анодна електрода изгледа златно жута као целина (потпуно напуњено стање) и посматрајте површинске дефекте. На пример, да ли постоје боре (које могу утицати на адхезију електроде. Укупне боре електроде могу бити узроковане неправилном контролом напрезања током намотавања. Недовољно сушење премаза електроде, локалне боре могу настати након ваљања итд. ). Црне тачке (могу бити узроковане елементима прелазних метала као што су таложење Ни, нечистоће, итд. Можете користити ЕДС за откривање дистрибуције и садржаја елемената за поређење, СЕМ за мерење величине и друге методе за анализу). Недовољно уметање литијума (на пример, ивица анодне електроде је браон пругаста, што може бити повезано са прекомерним пуњењем или инфилтрацијом електролита). Локалне боре на кривинама електроде или недовољно уметање литијума (може бити повезано са контролом намотаја, електрода се шири када је потпуно напуњена и деформише се на кривинама) и таложење литијума итд.
(2) Посматрајте укупну боју катодне електроде да видите да ли има било каквих абнормалности. На пример, ако је температура врућег пресовања висока или је време дуго, прах на премазу сепаратора може да отпадне и да се залепи за површину катодне електроде. Абнормалне тачке уочене на анодној електроди могу се уочити или детектовати на одговарајућој позицији катодне електроде.
(3) Посматрајте да ли има било каквих абнормалности као што су оштећења или деформације на површини сепаратора. Правац премаза се може посматрати из разлике у рефлексији на површини сепаратора.
г. Посматрајте и забележите статус. Морате бацити анодну електроду у ватрогасну канту са водом. Након што анодна електрода реагује са водом и изгоре, баците катодну електроду и друге делове повезане са батеријом у ватрогасну канту. Наставите са посматрањем два дана и одложите отпад након два дана.
Објава:
1. Окружење за демонтажу призматичних ћелија мора бити ниске влажности (тачка росе мања или једнака -10 степену). Ако нема посебних захтева, најбоље је испразнити ћелије батерије.
2. Батеријске ћелије великог капацитета обично користе процес слагања. Приликом вађења катодне и анодне електроде једну по једну, водите рачуна да избегавате контакт и кратак спој.
3. Алуминијумска шкољка је веома дебела и оштра, па пазите да је не изгребете или пробушите током процеса растављања.
4. У случају кратког споја и пожара током процеса, лична безбедност је на првом месту. Баците језгро батерије у припремљену ватрогасну канту.
