Ксиамен ТОБ Нев Енерги Тецхнологи Цо., Лтд. је један од најпоузданијих произвођача и добављача машина за ласерско заваривање за цилиндричне колекторе струје батерија у Кини. Добродошли да купите висококвалитетну машину за ласерско заваривање за цилиндричне колекторе струјних батерија са столом по конкурентним ценама из наше фабрике. Ако имате било какво питање о сарадњи, слободно нам пошаљите е-пошту.

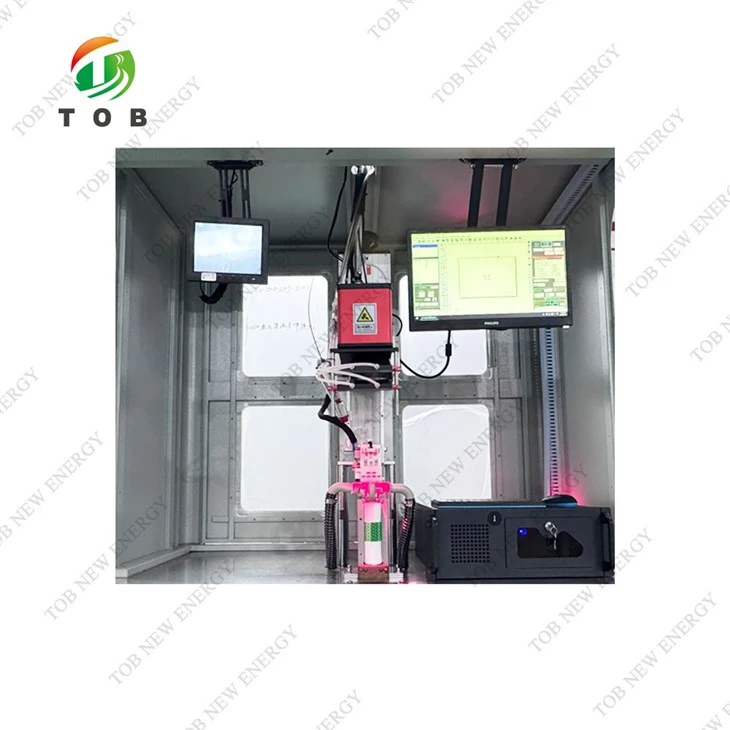

Машина за ласерско заваривање за колекторе струје цилиндричних столних батерија









Преглед производа

● Ова ТОБ-ЗФЈ50320-3000 машина за ласерско заваривање је дизајнирана за литијум-јонске батерије цилиндричног стола, фокусирајући се на високо прецизно заваривање колектора позитивне и негативне струје.

● Обично се користи у производним линијама батерија, пилот производњи и лабораторијским-до-масовним{{2} производним окружењима где су конзистентност заваривања, брзина течења и стабилност процеса критични.

● Систем интегрише позиционирање ћелија засновано на фиксирању{0}}, пнеуматско пресовање и ласерско заваривање галванометром, омогућавајући прецизно поравнање и стабилне резултате заваривања за структуре батерија без стола.



Опис производа

● Машина ради тако што безбедно поставља спљоштену цилиндричну батеријску ћелију помоћу прецизног држача. Након ручног постављања струјног колектора, пнеуматска преса врши равномеран притисак да стабилизује област заваривања. Ласерски систем{2}}контролисани галво онда изводи брзо и прецизно заваривање и позитивних и негативних колектора струје.

● Ова опрема је пројектована да подржи савремене дизајне батерија са столом, помажући произвођачима да побољшају електричну проводљивост, смање унутрашњи отпор и одржавају конзистентан квалитет заваривања током целе производње.
Са контролом заснованом на ПЛЦ-у-и ергономским механичким дизајном, машина нуди поуздан рад, лаку интеграцију и дугорочну-стабилност производње.



Принцип рада и ток процеса

Принцип рада:

● Машина комбинује механичко позиционирање, пнеуматско пресовање и контролу ласерске енергије како би се постигло тачно и поновљиво заваривање колектора батерије.

Ток процеса:

● Ручно поставите спљоштену цилиндричну ћелију батерије

● Ручно поставите колектор струје

● Пнеуматски цилиндар притиска и фиксира колектор

● Ласерски систем галванометра врши прецизно заваривање

● Позитивни и негативни колектори су заварени узастопно

● Усисавање прашине чисти подручје заваривања

● Заварена ћелија се ручно преноси у процес кућишта



Главне компоненте система:

● Систем за позиционирање ћелија
Обезбеђује прецизно поравнање цилиндричних ћелија помоћу пнеуматских цилиндара и прецизних уређаја.

● Склоп главе пресе за заваривање

Обезбеђује стабилан и уједначен притисак кроз пнеуматске цилиндре, линеарне вођице и опружне механизме.

● Систем за ласерско заваривање

Укључује галванометарски скенер, цилиндре за позиционирање и индустријски ласерски извор за{0}}брзо заваривање колектора струје.

● Електрични контролни систем

ПЛЦ контролер, екран осетљив на додир ХМИ, сензори, релеји и сигурносне компоненте обезбеђују прецизну контролу процеса и радну сигурност.

● Оквир и кућиште машине

Израђен од челичних конструкција, платформи отпорних на корозију{0}} и сигурносних кућишта од легуре алуминијума са провидним ПВЦ панелима.



Технички параметри опреме

● Стопа квалификације производа: 99% (односи се само на раскид производа узрокован разлозима опреме)

● Капацитет/брзина једне опреме (једна машина): веће или једнако 2 ППМ (мало варира у зависности од процеса материјала)

● Стопа искоришћења опреме: већа или једнака 95% (кварови изазвани само опремом)

● Електрична опрема: Напон 380В 50Хз; Флуктуација напона је мања од ±10%

● Снага опреме: 10КВ

● Захтев за извор ваздуха: већи или једнак 0,6Мпа (обезбеђује купац)

● Компримовани ваздух: Притисак 0,5-0,7 МПа, потрошња 100 Л/мин

● Дизајн машине треба да постигне одличне ергономске перформансе

● Пожељно је да конструкцијски материјали машине буду алуминијум, нерђајући челик или галванизовани за заштиту од -корозије



Типичне примене машине за ласерско заваривање
● Производња литијум{0}}јонских батерија без цилиндричног стола

● Батеријски пилот производне линије

● Лабораторија-на-производњу-на више

● Решења за производњу батерија по мери

● Напредни процеси истраживања и развоја батерија



Кључне предности
● Дизајниран посебно за цилиндричне структуре батерија без стола

● Високо{0}}прецизно ласерско заваривање струјних колектора

● Стабилан квалитет заваривања са већом или једнаком стопом приноса од 99%.

● Подржава доследну производњу у линијама за производњу батерија

● Погодно и за пилот линије и за скалабилну производњу

● Једноставна интеграција у постојеће системе производње батерија
